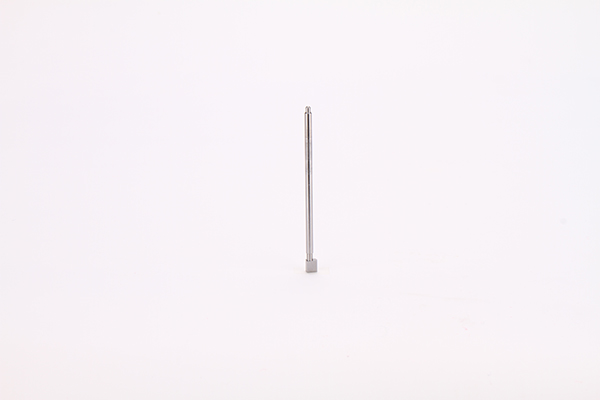

在模具生產中會出現各種各樣的問（wèn）題困擾著我們，如何有效的區解決是我們模具行業技術人員一直需（xū）要思考的。今天就模（mó）具頂針容易壓斷的部分原因進行探討。
模具脫模困難，容（róng）易壓斷頂針的問題可以通過（guò）各種手段減少但始終是無法完全（quán）杜絕的，後期維護費用相對來說也偏（piān）高，其部分原因及建議如下：
1. 生產環境溫度高，造成（chéng）疲勞（láo）、頂針材料退火從而（ér）失效
2. 尺寸精度是否符合使用要求
3. 應力集中。
軸在加工台階時容易在直徑變化突然的部位（其他（tā）工（gōng）件在形狀變化突然的部位（wèi））形成應力集中，從（cóng）而在使用工程中遇到外力作用（特別是徑（jìng）向力）時（shí）開裂或斷裂。
4. 熱處理
多數頂針在製造過程中都要熱處理，淬火後不經過回火或回火時間（jiān）不夠的產品易出（chū）現，如殘留應（yīng）力過多等質（zhì）量問題；
5. 表麵處理，為提高耐磨性，較多采用氮化處理，檢查氮化工藝是否規範，較高（gāo）的滲氮溫度造成材料回火甚至退火而失（shī）效
6. 在使用過程中盡量避免使（shǐ）頂針徑（jìng）向受力。
7. 在設計模具時考（kǎo）慮孔的變徑（jìng）部位采用圓角過（guò）渡或增加應力釋放槽。
8. 裝頂針前檢查孔徑的大小及粗糙度，如果頂針孔鉸過後頂針裝上去很鬆（sōng）動，那頂針孔很容易進料，頂針就容易斷了，如（rú）果很緊，在高溫下就（jiù）容易燒死，所以頂針和孔的配合（hé）度必須要掌握（wò）好。
9. 模具日常保養和工藝調試
每次裝模時加塗防卡油效果更好，其中（zhōng）日常保養主要是定期塗抹潤滑油或頂針油。模具的頂針都是3-5μ的間隙，⼀般的潤（rùn）滑油塗抹後（hòu）最多可以⽀支持3~5天，隨著灰塵、模具摩擦形成的金（jīn）屬粉（fěn）末累積進入頂針、滑塊（kuài）、斜頂隧（suì）道縫隙內造成配合麵縫隙越來越小、光潔度越來越低，最後完全燒蝕卡死直至斷裂。因此需擦（cā）拭頂針及模麵的汙垢重新（xīn）塗抹幹淨（jìng）的潤滑劑。保養時注意斜頂和頂針盡量塗抹耐高溫的潤滑膏，形成⼀道（dào）薄膜即可，切勿用（yòng）刷子用力塗抹（mò），否（fǒu）則極易造成油汙汙染注塑件
10. 追求更短的周期，將頂出和頂進的速度設置得太快超過模（mó）具（jù）承受能力。
11. 脫模太快，產品底部進氣不足，會形成負壓的阻尼狀態，增加脫模的阻（zǔ）力（lì）。頂杆就會受到大的阻力
12. 頂杆如果比較單薄的話，也容易損壞。
13. 頂出時阻力太大，檢查（chá）啤件有（yǒu）無拉傷變形（xíng）的（de）地方，適當改善出模斜度，前幾模將開模時間調短，一兩秒即（jí）可，不是係統的（de）問題，是產品扣（kòu）力太大原（yuán）因。
14. 停機之後冷卻水沒關,模溫下降,壓第⼀模時,冷卻時間長包緊力大,開模時間縮短
15. 頂針的材質問題，可選擇新型材料瑞典SSAB鋼鐵集團的Toolox44拓達鋼來解決材質及熱處理問題，Toolox是世界上最硬（yìng）的預硬鋼（gāng），出⼚時預硬到45-48HRC,降低熱處理風險及周期，氮化性（xìng）能優秀，幾乎沒有應力、不變形，比（bǐ）傳統材料高2-3倍的（de）韌性，可抗（kàng）640°C以下高溫，可徹底解（jiě）決斷裂或變形問題，是目前（qián）耐高溫穩定性最佳選材。

不管（guǎn）是對於扁頂針、圓頂針來（lái）說，加工中（zhōng）的一些細微的問（wèn）題都能成為模具頂針容易壓斷的部分（fèn）原因，這就要（yào）求我們的加工技術人員在加工時需更加細心的去（qù）觀察，提前（qián）做好判斷。

深圳市婷婷五月开心五月色情模具有限公司是一家專業的塑膠模具製作工廠,致力（lì）於中型（xíng）汽車模具, 電（diàn）子產（chǎn）品, 家電類（lèi）產品, 家（jiā）用（yòng）品, 工業應用, 農業, 醫療器械等產品模（mó）具設計開發及生產（chǎn）.長（zhǎng）期以來, 我們通過給客戶提供價格低, 質量好, 交期準的服務, 贏得了海內外（wài）客戶的一致好評。

標（biāo）題：模具頂針容易壓斷的部分原因及（jí）建議 網址：http://www.mb404.com/server/show/id/459.html

*本站（zhàn）所有相關知識僅供（gòng）大家參考、學習之用，部分（fèn）來源（yuán）於（yú）互聯網（wǎng），其版權均歸原作者及（jí）網站所有，如無意侵犯您的權利，請與小編（biān）聯係，我們（men）將會在（zài）第一時（shí）間核（hé）實，如情（qíng）況屬實會在3個工作日內刪除。 7*24小時免費熱（rè）線（xiàn）： 13682521790 13714219339

文章關鍵詞（cí）：模具,模具（jù）廠家,深圳模具（jù）廠家（jiā）哪家好
